3.2 Le réseau

3.2.1 Cuivre ou fibre optique

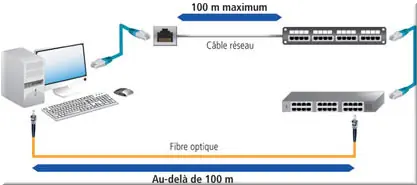

Figure 49 : Fibre optique ou cuivre

Dans un réseau cuivre, au-delà de 100 m, le cuivre n’est plus adapté. Il y a des risques de disfonctionnements et de pertes d’informations. S’il y a plus de 100 m, il faut mettre des organes actifs pour répéter le signal ; on utilise alors la liaison par fibre optique.
Un réseau Fibre n’a pas de limite de longueur.

3.2.2 Cuivre

3.2.2.1 Les éléments du réseau cuivre

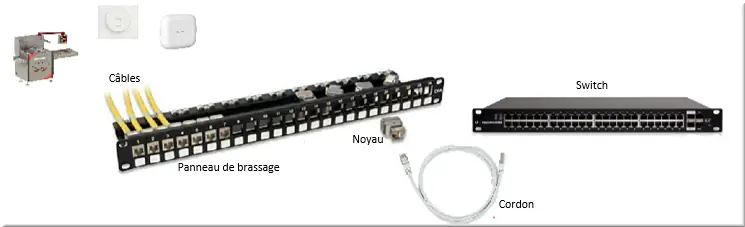

Figure 50 : Câble réseau cuivre

Les câbles réseaux cuivre sont raccordés en amont et en aval par des noyaux, soit placés sur un bandeau/panneau de brassage dans les baies, en prise saillie ou fixés sur un panneau RJ45 dans les armoires électriques. Des cordons Ethernet relient ensuite les noyaux aux équipements.

3.2.3 Fibre optique

3.2.3.1 Le type de fibre

La fibre MULTIMODE a un cœur de grand diamètre par rapport à la fibre Monomode. Elle permet le passage de plusieurs longueurs d’onde lumineuses. Utilisée sur des courtes distances inférieures à 5 km à 100 Mbps ou 300 m à 10 Gbps.
La fibre MONOMODE n'autorise qu'un seul mode de propagation. La longueur d’onde traverse le centre de la fibre. La lumière est réalignée vers le centre au lieu de rebondir sur son bord comme dans la fibre Multimode. Utile pour parcourir des longues distances supérieures à 5 km.

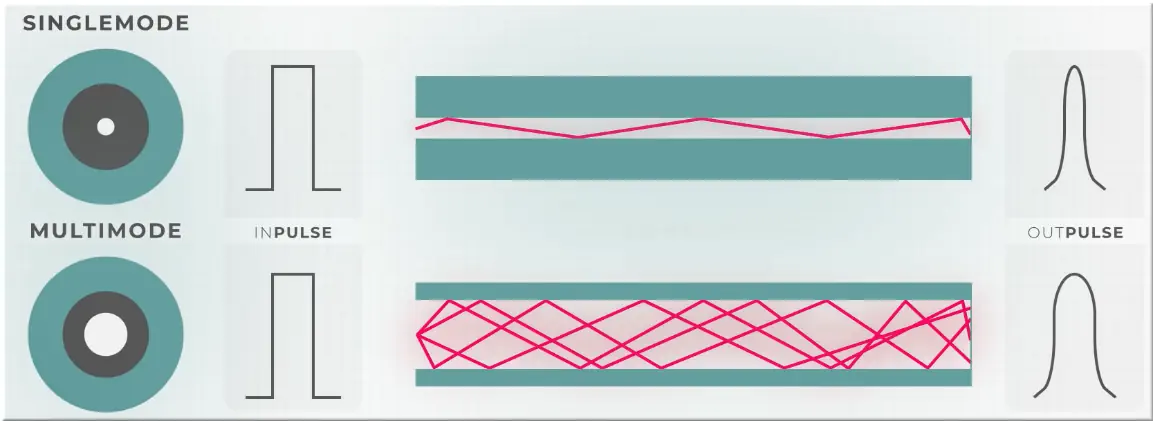

Figure 51 : Type de fibre

Source : TME.

3.2.3.2 Différent diamètre et nombre de fibre

Parmi ces deux types de fibre, on retrouve différentes gammes qui correspondent chacune à une utilité.Au vu de nos problématiques industrielles, notre standard est la fibre optique Multimode OM3.

En termes de composition de câble, la fibre optique fonctionne par paire :

• 2 fibres → 1 Paire
• 4 fibres → 2 Paires
• 6 fibres → 3 Paires
• 8 fibres → 4 Paires
• 12 fibres → 6 Paires
• 16 fibres → 8 Paires
• 24 fibres → 12 Paires
• 36 fibres → 18 Paires
• 48 fibres → 24 Paires
• 60 fibres → 30 Paires
• 72 fibres → 36 Paires
• 96 fibres → 48 Paires
• 144 fibres → 72 Paires

Nos standards sont les 6, 12 et 24 fibres.

3.2.3.3 Les éléments d’une fibre

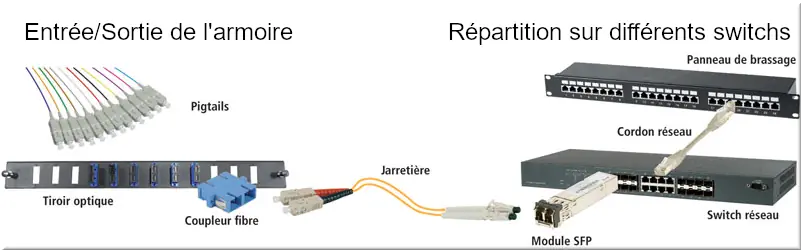

Figure 52 : Éléments d’une fibre

Les câbles fibre optique sont raccordés en amont et en aval par des connecteurs (Pigtails) spécifiques à leur gamme (OS1/OS2, OM1, OM2, OM3, OM4), qui se fixent eux à des raccords sur le tiroir optique en arrivant dans la baie. Une jarretière relie ensuite le raccord du tiroir optique au switch réseau par un module SFP (ou mini GBIC).

3.2.3.3.1 Les connecteurs

On retrouve trois principaux types de connecteurs avec des caractéristiques différentes. Notre standard est le connecteur SC.

Figure 53 : Types de connecteurs

3.2.3.3.2 Les jarretières

Les jarretières sont composées d’une paire de fibre optique gainée et raccordées de chaque bout par un connecteur. On retrouve alors de nombreux modèles en fonction de la gamme de fibre, des connecteurs et de la longueur nécessaire.

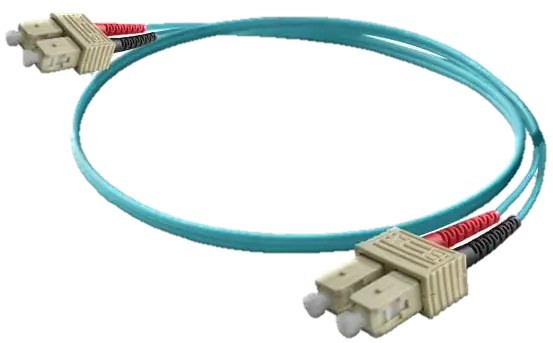

Figure 54 : Jarretière SC/SC OM3

À partir du tableau ci-dessous, toutes les combinaisons sont possibles. Au vu de nos standards de gamme de fibre et de connecteurs, nos standards penchent vers les jarretières OM3 avec au moins un connecteur SC ; à noter que les connecteurs dépendent des connexions des équipements raccordés.

3.2.3.3.3 Les modules SFP

Pour relier les switches à la fibre, des modules SFP (Small Form-Factor Pluggable) ou mini GBIC (GigaBit Interface Converter) sont nécessaires. On retrouve des modèles pour chaque marque de switch, compatible avec leurs produits, avec parfois plusieurs gammes avec des différences de performance.

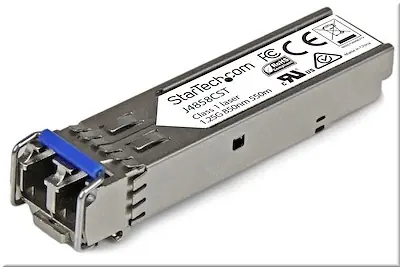

Figure 55 : Module SFP

3.2.3.4 Le principe d’un convertisseur fibre

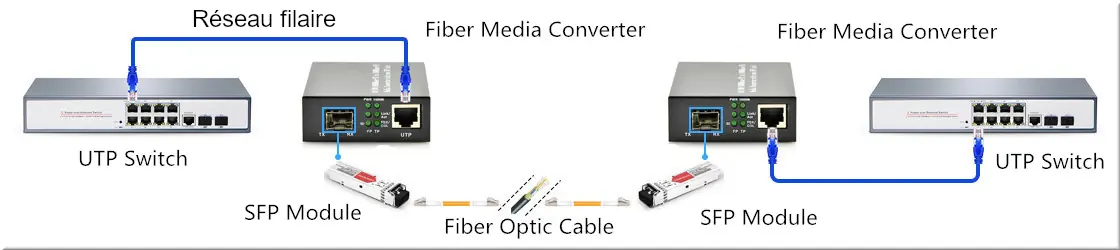

Figure 56 : Convertisseur fibre

Dans les cas où des baies ne sont pas disponibles, il est possible d’utiliser de plus petits modules à brancher sur secteur ou dans les armoires et qui permettent, selon le même principe de raccordement, de relier en fibre optique des équipements distincts.
